MVP12-V, 6xM12, 4pol, Steck.M23 12pol.

Steckerabgang frontseitig

ArtNr.:	27764
Gewicht:	0.113 kg
Ursprungsland:	DE

Verfügbar

Finde eine Alternative

Frage stellen

Produkt empfehlen

Artikelvergleich

Download in den Datenkorb

Download in Easy-Import-Export

Beschreibung

6-fach, 4-polig
Steckanschluss M23
12-polig belegt
mit LED für digitale PNP-Signale 24 V DC
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.

Technische Daten

Elektrische Daten | Versorgung

Betriebsspannung DC	24 V
Betriebsstrom je Kontakt max.	4 A
Summenstrom max.	10 A

Industrielle Kommunikation

Anzahl Signale je Steckplatz	1

Installation | Anschluss

Befestigungsgewinde	M12 x 1

Geräteschutz | Elektrisch

Schutzart (EN IEC 60529)	IP67
Zusatzbedingung Schutzart	verschraubt, montiert

Geräteschutz | Medien

Flammbeständigkeit	schwer entflammbar

Mechanische Daten | Materialdaten

Material Gehäuse	Kunststoff

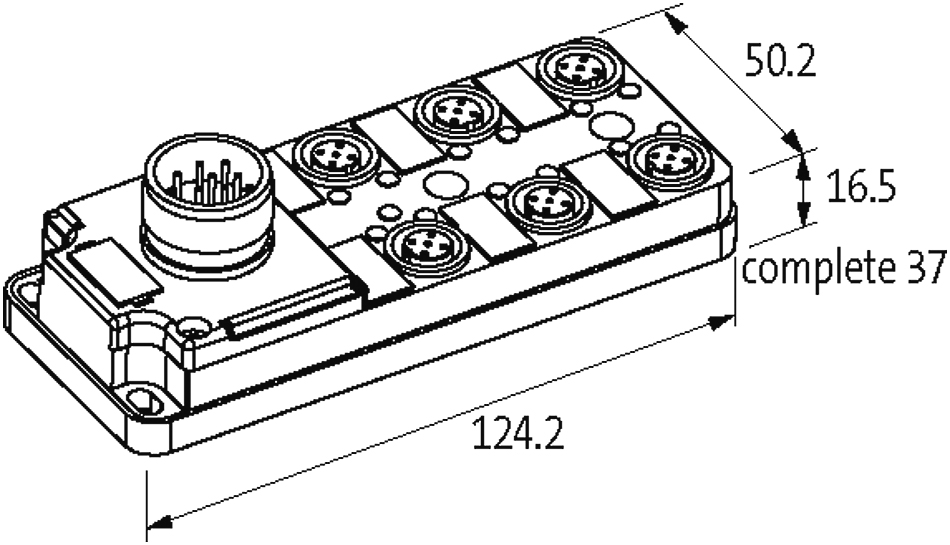

Mechanische Daten | Montagedaten

Befestigungsart	Schraubgewinde
Höhe	124,2 mm
Breite	50,2 mm
Tiefe	16,5 mm

Umgebungseigenschaften | Klimatisch

Betriebstemperatur min.	-20 °C
Betriebstemperatur max.	80 °C

Anschlussdaten

Anschlusstyp 1

Familie-Bauform	M23
Geschlecht	male
Farbe Kontaktträger	schwarz
Kodierung	A
Polzahl	12
PIN 1	WH
PIN 2	GN
PIN 3	YE
PIN 4	GY
PIN 5	PK
PIN 6	RD
PIN 7	BK
PIN 8	VT
PIN 9	BU
PIN 10	BU
PIN 11	BN
PIN 12	YE / GN

Kaufmännische Daten

ECLASS-6.0	27279219
ECLASS-6.1	27279219
ECLASS-7.0	27279219
ECLASS-8.0	27279219
ECLASS-9.0	27440108
ECLASS-10.1	27440111
ECLASS-11.1	27440111
ECLASS-12.0	27440111
ETIM-5.0	EC002585
GTIN	4048879063388
Verpackungseinheit	1
Zolltarifnummer	85369010
