MVP12, 4xM12, 5pol, steckb. Ltg.

3.0m PUR/PVC 8x0,34+5x0,75
ArtNr.: 27071
Gewicht: 0.557 kg
Ursprungsland:  DE
Liefertermin auf Anfrage
 Artikelvergleich
Listenpreis pro Stück:
Download in Easy-Import-Export

Beschreibung


4-fach, 5-polig
PUR/PVC
3.0 m
potenzialgetrennt
mit LED für digitale PNP-Signale 24 V DC
Abweichende Leitungslängen auf Anfrage lieferbar.

Kabel
Aderzahl/-querschnitt 8× 0.34 + 5× 0.75 mm²
Aderisolation PVC
Schleppkettenwerte 1.5 Mio.
Außen-Ø 9.2 mm ±5%
Kabelnummer 374
Farbe Mantel grau
Mantelfarbe grau
Temperaturbereich (fest) -30...+80 °C
Temperaturbereich (bewegt) -30...+80 °C
Biegeradius (fest) 10× Außen-Ø
Biegeradius (bewegt) 12× Außen-Ø
Material Mantel PUR/PVC
Technische Daten
Betriebsspannung 24 V DC ±25%
Betriebsstrom je Kontakt max. 4 A
Verriegelung der Steckplätze Schraubgewinde (M12×1 mm)
Schutzart IP65 und IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material PBT
Gehäuse Kunststoff, schwer entflammbar
Signale pro Steckplatz 2
Summenstrom max. 2× 8 A

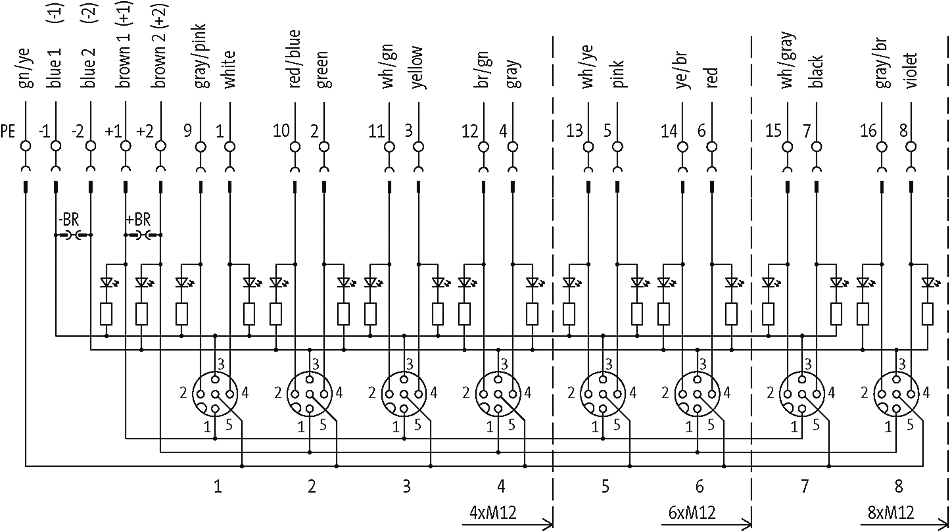

Kontaktbelegung
PIN 1 (+)
PIN 2 (NC)/(S2)
PIN 3 (-)
PIN 4 (NO)/(S1)
PIN 5 (Erde)
LED-Anzeige Kontaktbelegung LED (grün): Power / LED (gelb): (S1/S2)
Allgemeine Daten
Temperaturbereich -20...+80 °C
Abmessungen H×B×T 100×50.2×17 mm

ECLASS-6.0 27279219
ECLASS-6.1 27279219
ECLASS-7.0 27279219
ECLASS-8.0 27279219
ECLASS-9.0 27440108
ECLASS-10.1 27440108
ECLASS-11.1 27440108
ECLASS-12.0 27440108
ETIM-5.0 EC002585

GTIN 4048879064316
Verpackungseinheit 1
Zolltarifnummer 85369010


Daten zum Artikel:
  • Download Produkt-PDF
  • Download Information: EU Konformitätserkl. 27071_07-06.17_ce_z_a.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 07-11-20_(10) RoHS REACh exception 6c 7a 7cI_DoC_z_a.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 06-02-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf
  • Download Information: MTTF Bericht 27071_SN29500(40°C)-Berechnung_mttf_p_a.pdf
  • Download Konstruktionsdateien: DXF 27773_dxf_x_a.zip
  • Download Konstruktionsdateien: STP 27773_stp_x_a.zip
  • Download Zulassung: UL Listed CA 27071_E201820_NRAQ7_ulc_z_a.pdf
  • Download Zulassung: UL Listed US 27071_E201820-NRAQ_ul_z_b.pdf
