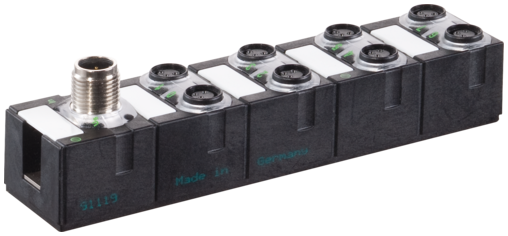

MASI68 E/A Modul
Abbildung ähnlich

MASI68 E/A Modul

4 digitale Eingänge, 4 digitale Ausgänge
ArtNr.: 56419
Gewicht: 0.18 kg
Verfügbar
 Artikelvergleich
Listenpreis pro Stück:
Kompaktmodul
DI4 - 0.19 A DO4 - 0.5 A (C) - 8× M8
Anschlussleitungen finden Sie im Onlineshop unter "Anschlusstechnik".
Gehäuse ist vollvergossen.
Technische Daten
Busspannung (AS-Interface) 26.5...31.6 V DC
Profil (IO/ID/ID2 Code) S-7.0.0
Adressierung über Master oder M12-Anschluss und Programmiergerät
Adressbereich 1...31
Summenstrom max. 250 mA
Allgemeine Daten
Befestigungsart schraubbar
Temperaturbereich -20...+60 °C (Lagertemperatur -20...+70 °C)
Schutzart IP68
Abmessungen H×B×T 126×30×34.5 mm
Ausgang
Versorgungsspannung 24 V DC extern (18...30.2 V DC) EN 61131-2
Summenstrom max. 2 A
Schaltstrom je Ausgang max. 0.5 A (kurzschluss- und überlastfest)
Eingang
Sensorversorgung US max. 190 mA aus AS-Interface (kurzschluss- und überlastfest)
Typ für 3-Draht Sensoren oder mechanische Schalter, PNP
Anschlüsse
Feldbus A-kodiert
I/O-Steckplätze M8, 3-polig
Diagnose
Kommunikationsstatus per LED
Diagnose per LED pro Modul
Überwachung - keine Spannung ja
Kaufmännische Daten
EAN 4048879048958
eClass 27242604
Ursprungsland DE
Verpackungseinheit 1.000
Zolltarifnummer 85176200
Datenkabelalle anzeigen
Sensor-Aktor-Kabelalle anzeigen

Daten zum Artikel:
  • Download Datenblatt
  • Download EPUP-20_CHR_x_1.pdf
  • Download Dokumentation: Handbuch 56430_hdb_x_29.zip
  • Download Dokumentation: Installationsanleitung 56420_ina_6_28.pdf
  • Download Konstruktionsdateien: DXF 56419_dxf_x_a.zip
  • Download Konstruktionsdateien: P8 56418_p8_2_30.zip
  • Download Konstruktionsdateien: P8 56419_p8_2_50.zip
  • Download Konstruktionsdateien: STP 56419_stp_x_a.zip
  • Download Zertifikat: ASI  56419_90701_asi_z_a.pdf
  • Download Zertifikat: EU Konformitätserkl. 56419_5036-04.16_ce_z_b.pdf
  • Download Zulassung: UL Listed CA 56419_E201820-NRAQ7_ulc_z_a.pdf
  • Download Zulassung: UL Listed US 56419_E201820-NRAQ_ul_z_a.pdf
