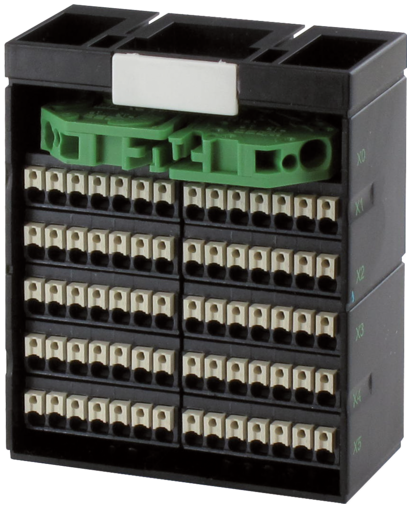

Slim Line Potenzialklemmenblock 56082
Abbildung ähnlich

Slim Line Potenzialklemmenblock

ArtNr.: 56082
Gewicht: 0.107 kg
Ursprungsland:  CZ
Verfügbar
Frage stellen
 Produkt empfehlen
Artikelvergleich
Listenpreis pro Stück:
Download in den Datenkorb Download in Easy-Import-Export

Beschreibung

Potenzialklemmenblock
Slim Line
Zertifikat
Zertifikat
Zertifikat

Elektrische Daten | Versorgung
Betriebsspannung AC max. 30 V
Betriebsspannung DC max. 30 V
Summenstrom max. 20 A
Geräteschutz | Elektrisch
Schutzart (EN IEC 60529) IP20
Mechanische Daten | Montagedaten
Höhe 70 mm
Breite 56 mm
Tiefe 32,5 mm
Umgebungseigenschaften | Klimatisch
Betriebstemperatur min. 0 °C
Betriebstemperatur max. 55 °C
Lagertemperatur min. -40 °C
Lagertemperatur max. 85 °C

Anschlusstyp 1
Anschlussart Federkraftklemmen FK
Familie-Bauform Klemme
Geschlecht female
Farbe Kontaktträger grün
Polzahl 1
PIN 1 00
Anschlusstyp 2
Anschlussart Federkraftklemmen FK
Familie-Bauform Klemme
Geschlecht female
Farbe Kontaktträger grün
Polzahl 1
PIN 1 01
Anschlusstyp 3
Anschlussart Federkraftklemmen FK
Familie-Bauform Klemme
Geschlecht female
Farbe Kontaktträger schwarz
Polzahl 7
PIN 1 00
PIN 2 01
PIN 3 02
PIN 4 03
PIN 5 04
PIN 6 05
PIN 7 06
Anschlusstyp 4
Anschlussart Federkraftklemmen FK
Familie-Bauform Klemme
Geschlecht female
Farbe Kontaktträger schwarz
Polzahl 7
PIN 1 07
PIN 2 08
PIN 3 09
PIN 4 10
PIN 5 11
PIN 6 12
PIN 7 13

ECLASS-6.0 27141106
ECLASS-6.1 27141106
ECLASS-7.0 27141106
ECLASS-8.0 27141106
ECLASS-9.0 27141106
ECLASS-10.1 27141106
ECLASS-11.1 27141106
ECLASS-12.0 27141106
ETIM-5.0 EC001283
GTIN 4048879049429
Verpackungseinheit 1
Zolltarifnummer 85369010


Daten zum Artikel:
  • Produkt-PDF
  • Dokumentation: Installationsanleitung 56082_ina_2_11.pdf (11)
  • Information: EU Konformitätserkl. 56082_01-01.17_ce_z_a.pdf (A)
  • Information: Konformitätserklärung Murrelektronik GmbH 10-11-20_(1) RoHS REACh exception 6c_DoC_z_a.pdf (04)
  • Information: Konformitätserklärung Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf (01)
  • Information: Konformitätserklärung Murrelektronik GmbH 07-02-23_(5) China RoHS 2 50EEP_DoC_z_a.pdf (01)
  • Information: Konformitätserklärung UKCA 56082_01-01.17_uk_z_a.pdf (A)
  • Konstruktionsdateien: DXF 56082_dxf_x_a.zip (A)
  • Konstruktionsdateien: STP 56082_stp_x_a.zip (A)
  • Zulassung: UL Listed CA 56082_E201820_NRAQ7_ulc_z_a.pdf (A)
  • Zulassung: UL Listed US 56082_E201820-NRAQ_ul_z_b.pdf (B)
