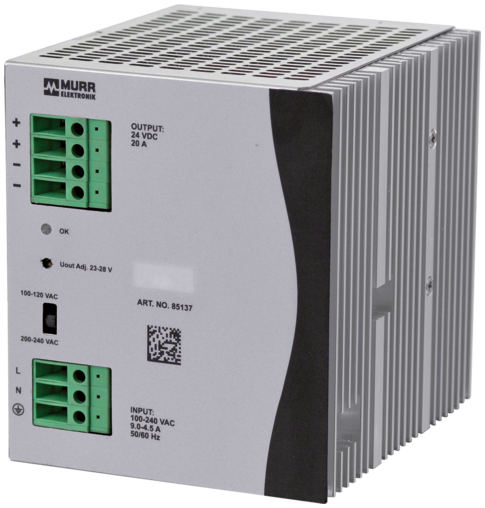

Eco-Rail-2 Schaltnetzteil 1-phasig

IN: 90 ... 132 VAC / 173 … 264 VAC OUT: 24V/20ADC
ArtNr.: 85137
Gewicht: 1.6 kg
Ursprungsland:  CN
Artikel vergriffen, Liefertermin auf Anfrage
 Artikelvergleich
Listenpreis pro Stück:

Beschreibung

INPUT: 90...132 V AC/173...264 V AC
OUTPUT: 23...28 V DC
Strom: 20 A
Zertifikat
Zertifikat
Zertifikat
Zertifikat

Allgemeine Daten
Normen IEC 61010-2-201, EN 61204-3, EN 61000-3-2
Befestigungsart schnappbar auf Tragschiene TH35 (EN 60715)
Temperaturbereich 0...+40 °C, ...+55 °C Derating (Lagertemperatur -20...+85 °C)
Relative Luftfeuchte 20...90%, Betauung unzulässig
Schutzart IP20
Wirkungsgrad 89% (115 V AC); 90% (230 V AC)
Anschlussart Schraubklemmen
Abmessungen H×B×T 124×105×124 mm
Ausgang
Ausgangsspannung 24 V DC ±1%; 23...28 V einstellbar
LED-Anzeige LED (grün) für Ausgangsspannung
Ausgangsstrom 20 A (+40 °C); 16 A (+55 °C)
Netzausfallüberbrückung min. 15 ms (115 V AC); min. 20 ms (230 V AC)
Restwelligkeit max. 50 mV eff/rms
Spikes max. 100 mV ss/pp
Geräteschutz kurzschluss- und überlastfest
Parallelbetrieb/Reihenbetrieb nein/ja (max. 2 Geräte)
Eingang
Eingangsspannung 90...132 V AC/173...264 V AC
Eingangsstrom 7.8 A (100 V AC); 4.0 A (200 V AC)
Einschaltstromstoss nach 1 ms max. 40 A (230 V AC)
Frequenz 50...60 Hz
Eingangssicherung (intern) 12 A (T)
Herstellerartikelnummer 85137

ECLASS-6.0 27049002
ECLASS-6.1 27049002
ECLASS-7.0 27049002
ECLASS-8.0 27049002
ECLASS-9.0 27040701
ECLASS-10.1 27040701
ECLASS-11.1 27040701
ECLASS-12.0 27040701
ETIM-5.0 EC002540
EAN 4048879694636
Verpackungseinheit 1
Zolltarifnummer 85044083


Daten zum Artikel:
  • Download Datenblatt
  • Download Dokumentation: Installationsanleitung 85137_ina_x_11.zip
  • Download Information: EU Konformitätserkl. 85137_20-10.20_ce_z_b.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 09-11-20_(3) RoHS REACh exception 6c 7cI_DoC_z_a.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 06-02-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf
  • Download Information: Konformitätserklärung UKCA 85137_20-10.20_uk_z_a.pdf
  • Download Information: MTBF Bericht 85137_MIL-HDBK-217F(25°C)-Berechnung_mtbf_p_a.pdf
  • Download Konstruktionsdateien: DXF 85137_dxf_x_a.zip
  • Download Konstruktionsdateien: P8 85137_p8_2_51.zip
  • Download Konstruktionsdateien: STP 85137_stp_x_a.zip
  • Download Zertifikat: CB  85137_DK70087-UL_cb_z_a.pdf
  • Download Zulassung: UL Listed CA 85137_E222272-NMTR7_ulc_z_a.pdf
  • Download Zulassung: UL Listed US 85137_E222272-NMTR_ul_z_a.pdf
  • Download Zulassung: UL Registered CA 85137_E213413-QQGQ8_urc_z_b.pdf
  • Download Zulassung: UL Registered US 85137_E213413-QQGQ2_ur_z_b.pdf
