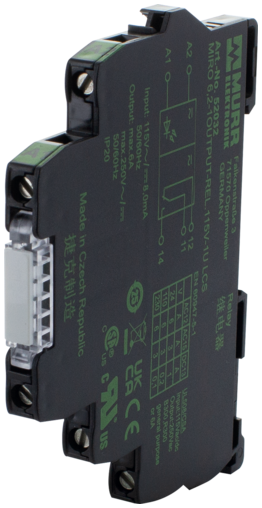

MIRO 6,2 115V-1U Ausgangsrelais mit

Reststromunterdrückung

ArtNr.: 52032
Alternativartikel:    6652032
Gewicht: 0.035 kg
Ursprungsland:  CZ
Liefertermin auf Anfrage
 Artikelvergleich
Listenpreis pro Stück:
Download in Easy-Import-Export

Beschreibung

1 Wechsler
6 A
115 V AC/DC
Schraubklemmen
In diesem Modul ist eine Reststromunterdrückung (LCS) eingebaut, um bei der Ansteuerung mit Halbleitern (wie z. B. Triacs) eine sichere Abschaltung des Moduls zu gewährleisten.
Zertifikat
Zertifikat
Zertifikat
Zertifikat

Elektrische Daten | Eingang
Eingangsspannung AC 115 V
Eingangsspannung AC min. 92 V
Eingangsspannung AC max. 132 V
Eingangsspannung DC 115 V
Eingangsspannung DC min. 92 V
Eingangsspannung DC max. 132 V
Eingangsstrom 8 mA
Elektrische Daten | Ausgang
Gebrauchskategorie DC-13 (EN IEC 60947-5-1) 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V
Schaltleistung AC max. 1500 VA
Schaltleistung DC max. 120 W
Schaltspannung AC max. 250 V
Schaltspannung DC max. 250 V
Schaltstrom DC 100 mA
Schaltstrom max. 6 A
Diagnosen
Statusanzeige LED grün
Geräteschutz | Elektrisch
Schutzart (EN IEC 60529) IP20
Elektrische Lebensdauer 60000 Zyklen
Geräteschutz | Mechanisch
Mechanische Lebensdauer 10000000 Zyklen
Mechanische Daten
Abfallzeit max. 5 ms
Ansprechzeit max. 12 ms
Prellzeit max. 3 ms
Mechanische Daten | Materialdaten
Material Kontakt Ag Sn O2
Mechanische Daten | Montagedaten
Befestigungsart geschnappt
Geeignet für Befestigungsart (EN 60715), Tragschiene
Höhe 91 mm
Breite 6,2 mm
Tiefe 71 mm
Umgebungseigenschaften | Klimatisch
Betriebstemperatur min. -25 °C
Betriebstemperatur max. 60 °C

Anschlusstyp 1
Anschlussart Schraubenklemmen SK
Familie-Bauform Klemme
Geschlecht female
Farbe Kontaktträger grün
Polzahl 1
PIN 1 12
Anschlusstyp 2
Anschlussart Schraubenklemmen SK
Familie-Bauform Klemme
Geschlecht female
Farbe Kontaktträger grün
Polzahl 1
PIN 1 11
Anschlusstyp 3
Anschlussart Schraubenklemmen SK
Familie-Bauform Klemme
Geschlecht female
Farbe Kontaktträger grün
Polzahl 1
PIN 1 14
Anschlusstyp 4
Anschlussart Schraubenklemmen SK
Familie-Bauform Klemme
Geschlecht female
Farbe Kontaktträger grün
Polzahl 1
PIN 1 A 1
Anschlusstyp 5
Anschlussart Schraubenklemmen SK
Familie-Bauform Klemme
Geschlecht female
Farbe Kontaktträger grün
Polzahl 1
PIN 1 A 2

ECLASS-6.0 27371001
ECLASS-6.1 27371601
ECLASS-7.0 27371601
ECLASS-8.0 27371601
ECLASS-9.0 27371601
ECLASS-10.1 27371601
ECLASS-11.1 27371601
ECLASS-12.0 27371601
ETIM-5.0 EC001437
GTIN 4048879879774
Verpackungseinheit 1
Zolltarifnummer 85364900


Daten zum Artikel:
  • Produkt-PDF
  • Dokumentation: Installationsanleitung 52032_ina_x_10.zip (10)
  • Dokumentation: Produktdaten 52032_pd_x_12.zip (12)
  • Information: EU Konformitätserkl. 52032_07-12.20_ce_z_a.pdf (A)
  • Information: Konformitätserklärung Murrelektronik GmbH 07-11-20_(10) RoHS REACh exception 6c 7a 7cI_DoC_z_a.pdf (02)
  • Information: Konformitätserklärung Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf (01)
  • Information: Konformitätserklärung Murrelektronik GmbH 06-02-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf (01)
  • Information: Konformitätserklärung UKCA 52032_29-03.21_uk_z_a.pdf (A)
  • Information: MTTF Bericht 52032_SN29500(40°C)-Berechnung_mttf_p_a.pdf (A)
  • Konstruktionsdateien: DXF 52000_dxf_x_a.zip (A)
  • Konstruktionsdateien: P8 52032_p8_2_10.zip (10)
  • Konstruktionsdateien: STP 52000_stp_x_a.zip (A)
  • Zulassung: CSA CA 52032_080128-0-000_C3211-07_csa_z_a.pdf (A)
  • Zulassung: CSA US 52032_080128-0-000_C3211-87_csau_z_a.pdf (A)
  • Zulassung: UL Registered CA 52032_E140415-NKCR8_urc_z_b.pdf (B)
  • Zulassung: UL Registered US 52032_E140415-NKCR2_ur_z_b.pdf (B)
