M8 St. 90° / M8 Bu. 90° A-kod.
PUR 4x0.34 sw UL/CSA+schleppk. 1,5m
| ArtNr.: | 7000-89431-6340150 |
| Gewicht: | 0.072 kg |
| Ursprungsland: | CZ |
Liefertermin auf Anfrage
Beschreibung
EtherCAT

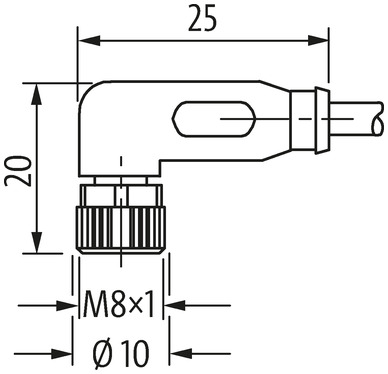

Stecker 90° – Buchse 90°
M8 – M8, 4-polig
Art.-Nr. 7005 - M8 Lite - (Kunststoffrändelschraube) auf Anfrage
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
Abweichende Leitungslängen auf Anfrage lieferbar.
Technische Daten
| Kabellänge | 1,5 m |
|---|
Seite 1
| Anzugsdrehmoment Kopf 1 | 0,4 Nm |
|---|---|
| Befestigungsart | gesteckt, verschraubt |
| Familie-Bauform Kopf 1 | M8 |
| Gewinde | M8 x 1 |
| Innundurchmesser Kontur für Wellschlauch Kopf 1 | 6,5 mm |
| Schlüsselweite Kopf 1 | SW9 |
Seite 2
| Anzugsdrehmoment Kopf 2 | 0,4 Nm |
|---|---|
| Befestigungsart | gesteckt, verschraubt |
| Gewinde | M8 x 1 |
Elektrische Daten | Versorgung
| Betriebsspannung AC max. | 30 V |
|---|---|
| Betriebsspannung DC max. | 30 V |
| Betriebsstrom je Kontakt max. | 4 A |
Geräteschutz | Elektrisch
| Bemessungsstoßspannung | 0,8 kV |
|---|---|
| Isolierstoffgruppe (IEC 60664-1) | I |
| Schutzart (EN IEC 60529) | IP65, IP67 |
| Schutzart Zusatzbedingung | gesteckt, verschraubt |
| Verschmutzungsgrad | 3 |
Mechanische Daten | Materialdaten
| Beschichtung Verriegelung | matt vernickelt |
|---|---|
| Material Gehäuse | PUR |
| Material Verriegelung | Zinkdruckguss |
Mechanische Daten | Montagedaten
| Befestigungsart | gesteckt, verschraubt, Rüttelsicherung |
|---|
Umgebungseigenschaften | Klimatisch
| Betriebstemperatur min. (bewegt) | -25 °C |
|---|---|
| Betriebstemperatur min. (fest) | -25 °C |
| Betriebstemperatur max. (bewegt) | 80 °C |
| Betriebstemperatur max. (fest) | 80 °C |
Kabeldaten
Kabel
| Kabelkennung | 634 |
|---|---|
| Kabeltyp | 3 (PUR) |
| Zulassung (Kabel) | cURus (AWM-Style 20549/10493); CE conform |
| Kabelgewicht [g/m] | 36,3 g |
| Material Leiter | Cu-Litze, blank |
| Widerstand (Leiter) | max. 57 Ω/km (20 °C) |
| Einzeldraht-Ø (Leiter) | 0.1 mm |
| Aufbau (Leiter) | 42× 0.1 mm (Litzenklasse 6) |
| Querschnitt (Leiter) | 4× 0.34 mm² |
| AWG | ähnlich AWG 22 |
| Material Aderisolierung | PP |
| Materialeigenschaften Aderisolierung | FCKW-, halogen-, cadmium-, silikon- und bleifrei |
| Shore-Härte Aderisolierung | 70 ±5 D |
| Ader-Ø inkl. Isolierung | 1.25 mm ±5% |
| Adernfarbe/Nummerierung | br, sw, bl, ws |
| Verseilverbund | 4 Adern verseilt |
| Schirmung | nein |
| Material Mantel | PUR |
| Materialeigenschaften (Mantel) | FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig |
| Shore-Härte Mantel | 90 ±5 A |
| Außen-Ø (Mantel) | 4.5 mm ±5% |
| Farbe Mantel | schwarz |
| chemische Beständigkeit | gute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404) |
| thermische Beständigkeit | flammwidrig nach UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2 |
| Nennspannung | 300 V AC |
| Prüfspannung | 2500 V AC |
| Strombelastbarkeit | nach DIN VDE 0298-4 |
| Temperaturbereich (fest) | -40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden) |
| Temperaturbereich (bewegt) | -25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden) |
| Biegeradius (fest) | 5× Außen-Ø |
| Biegeradius (bewegt) | 10× Außen-Ø |
| Anzahl Biegezyklen (Schleppkette) | max. 10 Mio. (25 °C) |
| Verfahrgeschwindigkeit (Schleppkette) | max. 3 m/s |
| Beschleunigung (Schleppkette) | max. 10 m/s² |
| Torsionsbeanspruchung | ±180°/m |
| Anzahl Torsionszyklen | max. 2 Mio. (25 °C) |
| Torsionsgeschwindigkeit | 35 Zyklen/min |
Kaufmännische Daten
| ECLASS-6.0 | 27061801 |
|---|---|
| ECLASS-7.0 | 27061801 |
| ECLASS-8.0 | 27061801 |
| ECLASS-9.0 | 27061801 |
| ECLASS-10.1 | 27060311 |
| ECLASS-11.1 | 27060311 |
| ECLASS-12.0 | 27060311 |
| ETIM-5.0 | EC001855 |
| GTIN | 4048879449427 |
| Verpackungseinheit | 1 |
| Zolltarifnummer | 85444290 |
